電動機額定功率：110×4/kW
最大鉆孔深度：35/m
鉆桿軸數：4/個
鉆桿中心距：900/1000/1100/1200mm
鉆孔直徑：1200/1300/1400/1500mm
鉆桿輸出轉速：20/rpm
單根鉆桿扭矩：53.6/kN.m
鉆桿長度配置：9.5、6、4、3（鉆桿長度可以選配），總長38m。
鉆頭長度配置：約4/m
鉆桿直徑：298mm
貫入速度：0.3-1m/min
上拔速度：0.3-1m/min
單鉆桿葉片數：10（4+1形式）片
噴漿口位置：鉆桿底部，既噴漿又噴氣
配用漿管內徑：62/mm
配用氣管內徑：28x2/mm
導軌中心至動滑輪中心距離：1700/mm
操縱方式：操作室控制
總重量：約85t
4009900577

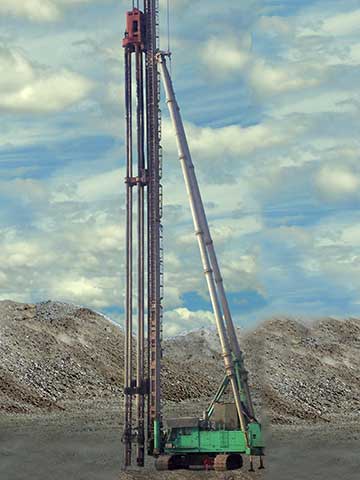

立即咨詢1、四軸鉆機KM150D技術參數：
| 項 目 | 單 位 | 參 數 |
| 電動機額定功率 | kW | 110×4 |
| 最大鉆孔深度 | m | 35 |
| 鉆桿軸數 | 個 | 4 |
| 鉆桿中心距 | mm | 900/1000/1100/1200 |
| 鉆孔直徑 | mm | 1200/1300/1400/1500 |
| 鉆桿輸出轉速 | rpm | 20 |
| 單根鉆桿扭矩 | kN.m | 53.6 |
| 鉆桿長度配置 | m |
9.5、6、4、3（鉆桿長度可以選配），總長38m。 |
| 鉆頭長度配置 | m | 約4 |
| 鉆桿直徑 | mm | 298 |
| 貫入速度 | m/min | 0.3-1 |
| 上拔速度 | m/min | 0.3-1 |
| 單鉆桿葉片數 | 片 | 10（4+1形式） |
| 噴漿口位置 | / | 鉆桿底部，既噴漿又噴氣 |
| 配用漿管內徑 | mm | 62 |
| 配用氣管內徑 | mm | 28x2 |
| 導軌中心至動滑輪中心距離 | mm | 1700 |
| 操縱方式 | / | 操作室控制 |
| 總重量 | t | 約85 |
|

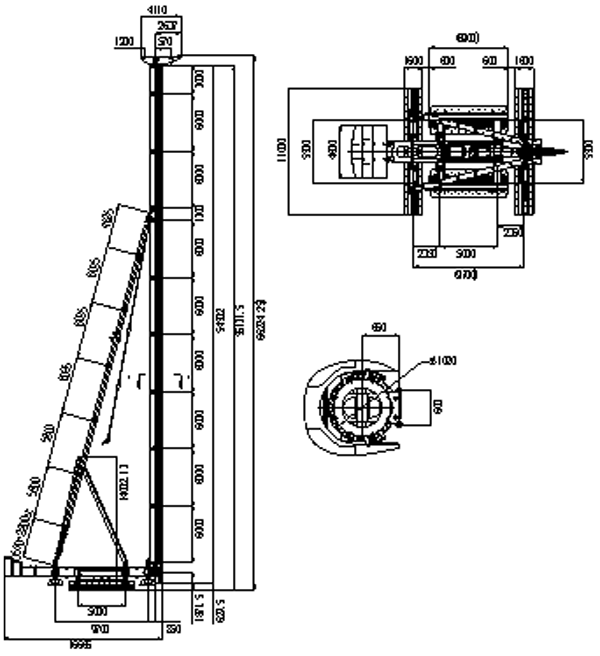

立柱總長度 |
（m） |
54.5 |
|
|
立柱筒體直徑 |
（mm） |
Φ1120 |
|
|
立柱導軌中心距 |
（mm） |
600×Φ102 |
|
|
立柱角度調整范圍（左右方向） |
（ °） |
±1.5 |
|
|
斜撐油缸行程 |
（mm） |
2800 |
|
|
立柱微調油缸行程 |
（mm） |
400 |
|
|
最大鉆孔機型號 |
ZLD220/850-3A |
||
|
最大立柱長度時最大拉拔力 |
(KN) |
710 |
|
|
液壓卷揚機(吊掛鉆孔機、柴油錘) |
單繩拉力 |
(KN) |
120max |
|
繩速 |
(m/min) |
0～21 |
|
|
鋼絲繩直徑 |
（m） |
Φ21.5 |
|
|
容繩量 |
（m） |
770 |
|
|
液壓卷揚機(起架、吊鉆桿、吊樁) |
單繩拉力 |
(KN) |
100max |
|
繩速 |
(m/min) |
0～16 |
|
|
鋼絲繩直徑 |
（m） |
Φ24 |
|
|
容繩量 |
（m） |
300 |
|
|
平臺回轉角度 |
( °) |
±10 |
|
|
樁架橫向移動 |
速度 |
(m/min) |
<4.5 |
|
步長 |
(mm) |
3300 |
|
|
樁架縱向移動 |
速度 |
(m/min) |
<2.5 |
|
步長 |
(mm) |
800 |
|
|
樁架頂升 |
速度 |
(m/min) |
<0.6 |
|
高度 |
(mm) |
600～-600 |
|
|
履板軌距 |
工作時 |
(mm) |
9700 |
|
移位時 |
(mm) |
5500 |
|
|
輪距 |
工作時 |
(mm) |
5500 |
|
移位時 |
(mm) |
5000 |
|
|
橫向履板 |
長度 |
(mm) |
11000 |
|
寬度 |
(mm) |
1600 |
|
|
縱向履板 |
長度 |
(mm) |
6900 |
|
寬度 |
(mm) |
2400 |
|
|
外伸梁與平臺聯接方式 |
銷軸回轉、油缸擴伸 |
||
|
接地比壓 |
(Mpa) |
≤0.1 |
|
|
電動機功率 |
（kW） |
45+30 |
|
|
液壓系統壓力 |
(Mpa) |
25/18 |
|
|
液壓系統操縱方式 |
手動控制 |
||
|
打樁機總重量 |
(t) |
≈200 |
|
